Częste pytania

System SiMPER składa się z czterech kluczowych urządzeń, które zapewniają pełną funkcjonalność do zarządzania i monitorowania różnych funkcji w Twoim pojeździe. Oto one:

1. Kontroler SiMPER TOUCH jest urządzeniem z 5, 7 lub 10-calowym intuicyjnym panelem dotykowym, które umożliwia łatwą obsługę i zarządzanie funkcjami pojazdu. Dzięki niemu możesz kontrolować takie aspekty jak oświetlenie czy ogrzewanie.
2. Koncentrator magistrali SiMPER BOX wyposażony jest w obwody wejściowe i wyjściowe, umożliwia indywidualne dostosowanie systemu do potrzeb użytkownika. Jego złącza interfejsów, umieszczone na bokach obudowy, ułatwiają montaż i serwis.
3. Moduł SiMPER POWER IO to zaawansowane urządzenie służy do zarządzania elektronicznymi funkcjami kampera, takimi jak oświetlenie, ogrzewanie oraz monitorowanie stanu akumulatorów i poziomów wody. Rozszerza funkcjonalność koncentratora magistrali SiMPER BOX, dodając więcej opcji sterowania i monitorowania.
4. Moduł SiMPER SHUNT 500A przeznaczony jest do ciągłego monitorowania pojedynczego akumulatora, dostarczając kluczowe informacje o jego stanie. Jest to istotne dla utrzymania optymalnego stanu akumulatora i zapewnienia jego długotrwałej żywotności.

Urządzenia systemu SiMPER są dostępne do zakupu w różnych konfiguracjach, co pozwala na dostosowanie systemu do indywidualnych potrzeb i preferencji użytkownika. Podstawowe komponenty systemu, SiMPER TOUCH oraz SiMPER BOX, zapewniają fundamentalną funkcjonalność, a dla tych, którzy poszukują dodatkowych możliwości konfiguracji i monitorowania, dostępne są również SiMPER POWER IO i SiMPER SHUNT 500A. To elastyczne podejście pozwala na skonfigurowanie systemu zarządzania pojazdem, który najlepiej odpowiada Twoim wymaganiom.

Kontroler SiMPER TOUCH to innowacyjne urządzenie zaprojektowane z myślą o kompleksowym zarządzaniu funkcjami pojazdu, które stanowi serce systemu inteligentnego zarządzania w kamperach, przyczepach kempingowych i innych pojazdach. Dzięki zastosowaniu zaawansowanej technologii i intuicyjnego panelu dotykowego w połączeniu z aplikacją mobilną, kontroler ten oferuje szereg funkcji ułatwiających codzienne użytkowanie pojazdu.

Funkcje kontrolera SiMPER TOUCH ułatwiające zarządzanie funkcjami pojazdu:

1. monitorowanie urządzeń w czasie rzeczywistym,
2. kontrola oświetlenia,
3. monitorowanie temperatury wewnętrznej i zewnętrznej,
4. odczyty danych z czujników poziomu cieczy/gazu,
5. monitorowanie stanu naładowania akumulatorów,
6. system oferuje opcje dodatkowe, co pozwala na jego rozbudowę i dostosowanie do indywidualnych potrzeb użytkownika, zwiększając funkcjonalność i komfort użytkowania.

Dzięki tym zaletom kontroler SiMPER TOUCH stanowi centralny punkt zarządzania funkcjami pojazdu, oferując prostotę obsługi i elastyczność w dostosowywaniu systemu do osobistych preferencji i wymagań użytkownika.

Koncentrator SiMPER BOX to wszechstronne urządzenie, które odgrywa kluczową rolę w zaawansowanych systemach elektronicznych, zwłaszcza w zastosowaniach caravaningowych. Działa jako centrum komunikacyjne i kontrolne, integrując dane z różnych modułów i czujników, co czyni go niezbędnym komponentem w zarządzaniu i monitorowaniu funkcji pojazdu.

Oto główne funkcje, które oferuje koncentrator SiMPER BOX:

1. zbiera i przetwarza dane z modułów i czujników peryferyjnych, umożliwiając centralne zarządzanie informacjami z różnych źródeł;
2. pozwala na odczyt temperatury z dwóch czujników cyfrowych, co pozwala na monitorowanie warunków wewnętrznych i zewnętrznych pojazdu;
3. wykorzystuje czujniki o wyjściu napięciowym lub rezystancyjne pływakowe do monitorowania poziomu płynów w zbiorniku, co jest kluczowe dla zarządzania zasobami wodnymi;
4. posiada cztery wyjścia cyfrowe o obciążalności do 200 mA na kanał, co pozwala na kontrolę różnych urządzeń, takich jak pompy czy wentylatory;
5. oferuje cztery wyjścia cyfrowe do sterowania oświetleniem, z możliwością regulacji jego natężenia, co umożliwia dostosowanie oświetlenia do potrzeb użytkownika;
6. umożliwia bezprzewodową wizualizację danych z urządzeń peryferyjnych, co ułatwia monitorowanie i zarządzanie systemem;
7. umożliwia komunikację pomiędzy urządzeniami systemu SiMPER, zapewniając płynną wymianę danych i integrację funkcji w całym systemie.

Dzięki tym funkcjom, koncentrator SiMPER BOX jest niezwykle ważnym elementem systemów zarządzania pojazdami kempingowymi, oferując szeroki zakres możliwości konfiguracji i monitorowania, które zapewniają komfort i bezpieczeństwo podczas podróży.

SiMPER SHUNT 500A to zaawansowane urządzenie zaprojektowane do ciągłego monitorowania pojedynczego akumulatora, co jest niezbędne dla każdego, kto polega na niezawodnym źródle zasilania w swoim pojeździe czy systemie. Dzięki precyzyjnemu pomiarowi i analizie kluczowych parametrów akumulatora, SiMPER SHUNT 500A dostarcza użytkownikowi cenne informacje, które pomagają w efektywniejszym zarządzaniu energią, zwiększaniu bezpieczeństwa oraz przedłużaniu żywotności akumulatora.

Oto korzyści wynikające z używania SiMPER SHUNT 500A:

1. pozwala na ocenę stanu zasilania, co jest kluczowe do monitorowania kondycji akumulatora i zapewnienia jego optymalnej pracy;
2. dzięki rejestrowaniu zmierzonego prądu, użytkownik może śledzić, jak dużo energii zużywa akumulator, co pomaga w zarządzaniu zużyciem energii i identyfikacji potencjalnych problemów;
3. monitoring temperatury wewnątrz urządzenia jest kluczowy dla bezpieczeństwa i wydajności akumulatora, zapobiegając przegrzaniu i potencjalnym uszkodzeniom;
4. poprzez pomiar temperatury zewnętrznej umożliwia obserwację warunków otoczenia wpływających na akumulator, co jest ważne dla utrzymania optymalnych warunków pracy;
5. pozwala użytkownikowi lepiej planować eksploatację akumulatora, dzięki zrozumieniu, jak długo może on dostarczać energię w danych warunkach;
6. informuje o stanie naładowania pozwalając na maksymalizację żywotności i efektywności akumulatora, zapewniając jego odpowiednie ładowanie i użytkowanie.

Dodatkowo, urządzenie wyposażone jest w przełącznik DIP do konfiguracji adresu urządzenia w sieci, co umożliwia łatwą identyfikację przez system sterowania. Dzięki tym funkcjom, SiMPER SHUNT 500A stanowi niezastąpioną część systemu zarządzania energią.

Moduł SiMPER POWER IO to kluczowy komponent elektroniczny, zaprojektowany z myślą o zapewnieniu precyzyjnej kontroli i dynamicznej regulacji różnorodnych funkcji elektrycznych w kamperze. Jego wszechstronne możliwości czynią go niezbędnym narzędziem dla każdego, kto ceni sobie efektywne zarządzanie systemami pojazdu, zapewniając komfort i bezpieczeństwo podczas podróży. Oto główne funkcje i korzyści płynące z użycia modułu SiMPER POWER IO:

1. moduł umożliwia regulację i zasilanie urządzeń o dużym zużyciu energii, takich jak oświetlenie, systemy grzewcze, klimatyzacja, a nawet sprzęt kuchenny. Dzięki temu użytkownicy mogą dostosować warunki wewnątrz kampera do własnych potrzeb i preferencji, zarówno pod względem temperatury, jak i oświetlenia;
2. SiMPER POWER IO ciągle monitoruje parametry pracy akumulatorów, w tym ich stan naładowania, co jest kluczowe dla zapewnienia ciągłości zasilania i przedłużenia żywotności akumulatorów;
3. dzięki możliwości podłączenia czujnika wody (rezystancyjnego lub pojemnościowego), moduł ten pozwala na monitorowanie poziomu wody czystej i szarej, co umożliwia efektywne zarządzanie zasobami wodnymi w kamperze;
4. moduł umożliwia odbiór danych z zewnętrznych urządzeń cyfrowych lub czujników oraz komunikację sieciową z innymi urządzeniami lub modułami w kamperze, co zapewnia integrację i płynną współpracę między komponentami systemu;
5. oferuje możliwość regulacji wyjść mocy oraz kontroli zewnętrznego zasilania, co pozwala na optymalizację zużycia energii i zapewnienie wyższego poziomu bezpieczeństwa;
6. dzięki przełącznikowi DIP, moduł ten można łatwo skonfigurować i zintegrować z systemem, zapewniając jednoznaczną identyfikację urządzenia w sieci.

Dzięki tym zaawansowanym funkcjom, moduł SiMPER POWER IO stanowi niezbędne rozszerzenie koncentratora magistrali SiMPER BOX, dodając dodatkowe możliwości sterowania i monitorowania, co czyni go kluczowym elementem dla każdego, kto poszukuje zaawansowanego i efektywnego systemu zarządzania w swoim kamperze.

Przed pierwszym uruchomieniem systemu SiMPER istotne jest podjęcie kilku kluczowych kroków, aby zapewnić prawidłową instalację i funkcjonowanie systemu. Oto zalecane działania, które pomogą w przygotowaniu do uruchomienia systemu:

1. Upewnij się, że opakowanie zawiera wszystkie elementy wymienione w tabeli zawartości dla każdego urządzenia. Brak jakichkolwiek komponentów może uniemożliwić prawidłową instalację lub funkcjonowanie systemu.
2. Zgromadź niezbędne narzędzia do montażu systemu i podłączenia kabli oraz czujników. Do zalecanych narzędzi należą:
3. zestaw wkrętaków (krzyżakowe ph2 i płaskie 3 mm),
4. szczypce do przycinania i manipulowania kablami,
5. multimetr cyfrowy,
6. taśma izolacyjna i opaski zaciskowe,
7. tulejki zaciskowe i końcówka oczkowa,
8. ściągacz izolacji przewodów,
9. zaciskarka do kabli.

UWAGA! Urządzenia powinny być instalowane w miejscach o kontrolowanej temperaturze i wilgotności, z dala od bezpośredniego nasłonecznienia, deszczu i ekstremalnych warunków atmosferycznych. W razie potrzeby zastosuj dodatkowe zabezpieczenia, takie jak obudowy ochronne, szczególnie w miejscach narażonych na pył lub wilgoć.

• Upewnij się, że masz dostęp do wymaganych portów i złącz do podłączenia urządzeń. Odpowiednie połączenie jest kluczowe dla komunikacji między komponentami systemu.
• Miejsce instalacji powinno być dobrze oświetlone, aby ułatwić montaż i konfigurację urządzeń.
• Koncentrator magistrali SiMPER BOX musi być połączony z siecią WiFi, aby umożliwić komunikację z kontrolerem SiMPER TOUCH. Sprawdź dostępność i siłę sygnału sieci WiFi w miejscu instalacji koncentratora.

Przed przystąpieniem do bezpośredniego montażu, warto również zapoznać się z instrukcjami podłączenia, uruchomienia i sprawdzenia systemu SiMPER zawartymi instrukcji obsługi. Dokładne przestrzeganie tych wskazówek pomoże w uniknięciu błędów i zapewni sprawne funkcjonowanie systemu.

Podłączanie i konfiguracja systemu SiMPER wymagają dokładnego postępowania, aby zapewnić sprawne i efektywne zarządzanie funkcjami kampera. Oto ogólne informacje konfiguracyjne:

1. Po podłączeniu pierwszego zasilania, w urządzeniu SiMPER TOUCH należy skonfigurować połączenie bezprzewodowe z SiMPER BOX. Jest to niezbędne do zapewnienia komunikacji między tymi urządzeniami i umożliwienia łatwego monitorowania z dowolnego miejsca w kamperze.
2. SiMPER BOX komunikuje się z modułem SiMPER SHUNT 500A, dedykowanym do ciągłego monitorowania pojedynczego akumulatora, poprzez magistralę CAN1. To pozwala na uzyskanie kluczowych informacji na temat stanu akumulatora.
3. Akumulatory powinny być podłączone bezpośrednio do modułu SiMPER SHUNT 500A za pomocą złączy +12V BAT (+) oraz wspólnego złącza masy (-). Dzięki temu moduł może precyzyjnie śledzić stan i wydajność akumulatorów.
4. SiMPER BOX pełni rolę centralnego punktu sterowania, koordynując działanie urządzeń peryferyjnych, takich jak oświetlenie. Kontrola oświetlenia jest teraz możliwa także przez dodatkowy moduł SiMPER POWER IO, który pozwala na regulację mocy do 9A na kanał.
5. SiMPER BOX integruje sygnały z czujników temperatury, monitorując warunki wewnętrzne i zewnętrzne pojazdu. Monitoring poziomu cieczy/gazu w zbiornikach jest realizowany przez czujniki poziomu cieczy/gazu, teraz podłączone do modułu SiMPER POWER IO (oznaczone jako WS1 i WS2), co zapewnia dokładne śledzenie zasobów.
6. Należy dokładnie przeanalizować schemat podłączenia wszystkich urządzeń systemu SiMPER, prezentujący zintegrowane działanie SiMPER TOUCH, SiMPER BOX, SiMPER SHUNT 500A i SiMPER POWER IO. Schemat ten ilustruje sposób współpracy komponentów w celu zapewnienia kompleksowego zarządzania funkcjami kampera.

Przestrzeganie tych kroków zapewnia nie tylko prawidłową instalację i konfigurację systemu, ale również zwiększa funkcjonalność i komfort użytkowania kampera. Dzięki efektywnej komunikacji i koordynacji między urządzeniami, system SiMPER oferuje kompleksowe zarządzanie wszystkimi kluczowymi funkcjami pojazdu.

Podłączenie czujników poziomu cieczy lub gazu do SiMPER BOX wymaga dokładnego postępowania, aby zapewnić precyzyjne monitorowanie zasobów w kamperze. Proces podłączania różni się w zależności od typu czujnika – czy jest to czujnik o wyjściu napięciowym czy rezystancyjny. Oto szczegółowe wskazówki:

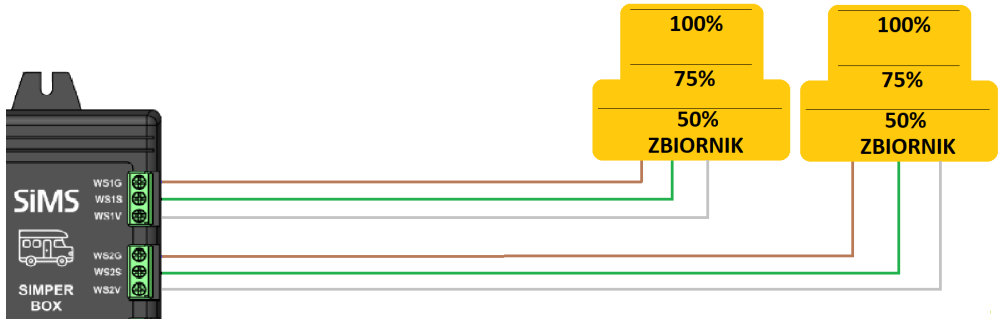

Dla czujników o wyjściu napięciowym:

1. zacisk WS1G (zasilanie czujnika poziomu 1 (-)) – podłącz przewód brązowy, który służy jako ujemne zasilanie czujnika.
2. zacisk WS1S (sygnał czujnika poziomu 1) – podłącz przewód zielony, który jest przewodem sygnałowym przekazującym informacje o poziomie cieczy/gazu w zbiorniku do modułu.
3. zacisk WS1V (zasilanie czujnika poziomu 1 (+)) – podłącz przewód biały, służący jako dodatnie zasilanie czujnika.

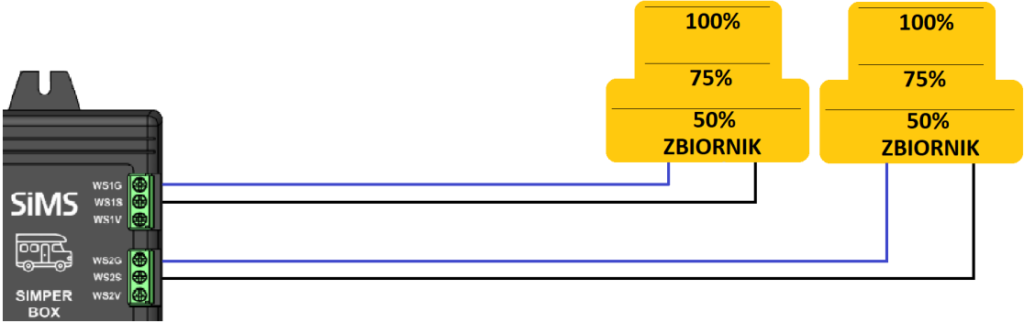

Dla czujników rezystancyjnych:

1. zacisk WS1G (zasilanie czujnika poziomu 1 (-)) – podłącz przewód niebieski, będący ujemnym zasilaniem czujnika.
2. zacisk WS1S (sygnał czujnika poziomu 1) – podłącz przewód czarny, który jest przewodem sygnałowym czujnika, przekazującym informacje o poziomie cieczy/gazu w zbiorniku.

Procedura podłączania drugiego zbiornika jest analogiczna do opisanych wyżej.

Po prawidłowym podłączeniu czujnika do zbiornika i SiMPER BOX, system jest w stanie odczytywać poziom cieczy/gazu. Czujniki rezystancyjne zmieniają swój opór w zależności od poziomu cieczy/gazu, co SiMPER BOX odczytuje i przekształca w informacje dostępne dla użytkownika poprzez aplikację.

Ważne jest, aby podczas podłączania czujników, przewody były podłączone do odpowiednich zacisków zgodnie z ich przeznaczeniem i oznaczeniem. Przestrzeganie tych wskazówek gwarantuje poprawne działanie systemu monitorowania poziomu cieczy/gazu i zapewnia dokładne informacje na temat stanu zasobów w kamperze.

Podłączenie zasilania do koncentratora magistrali SiMPER BOX jest kluczowym etapem instalacji, zapewniającym jego prawidłowe działanie i niezawodność. Aby zagwarantować, że proces ten zostanie przeprowadzony poprawnie, należy śledzić poniższe kroki:

1. Upewnij się, że masz dostęp do SiMPER BOX oraz wszystkich niezbędnych przewodów i złącz.
2. Przed rozpoczęciem instalacji, upewnij się, że SiMPER BOX jest odłączony od źródła zasilania, aby zapobiec przypadkowemu porażeniu prądem lub uszkodzeniu urządzenia.
3. Przygotuj odpowiednie narzędzia potrzebne do instalacji, w tym wkrętak, ściągacz izolacji i zaciskarkę do kabli.
4. Zlokalizuj na SiMPER BOX złącze zasilania oznaczone jako PWR.
5. Użyj przewodu zasilającego o zalecanej przekroju 2,5 mm², aby podłączyć SiMPER BOX do źródła zasilania. Urządzenie obsługuje zakres napięć 9-36V.
6. Upewnij się, że połączenie jest solidne i bezpieczne. Należy dokładnie sprawdzić, czy przewody nie są luźne ani nie narażone na przypadkowe odłączenie.
7. Znajdź na SiMPER BOX złącze masy (GND) i podłącz do niego przewód masy, a drugi koniec tego przewodu do odpowiedniego punktu masy w pojeździe.
8. Dokładnie sprawdź, czy wszystkie przewody są poprawnie podłączone i zabezpieczone. Prawidłowo wykonane połączenia zapewnią stabilną pracę systemu.
9. Po podłączeniu i sprawdzeniu wszystkich przewodów, włącz zasilanie SiMPER BOX i sprawdź, czy urządzenie zostało prawidłowo zasilone.
10. Sprawdź, czy wszystkie połączenia działają poprawnie oraz czy SiMPER BOX komunikuje się z pozostałymi elementami systemu.

Przestrzeganie tych kroków zapewni bezproblemową instalację i niezawodne działanie SiMPER BOX, co jest kluczowe dla efektywnego zarządzania funkcjami w kamperze.

Podłączenie kontrolera SiMPER TOUCH, kluczowego elementu systemu zarządzania funkcjami pojazdu, wymaga wykonania kilku prostych kroków. Postępowanie to zapewni nie tylko prawidłowe działanie kontrolera, ale także jego bezpieczeństwo i niezawodność. Oto jak należy to zrobić:

1. Znajdź w pojeździe miejsce, które jest łatwo dostępne z pozycji kierowcy lub pasażera i jest chronione przed negatywnym wpływem czynników zewnętrznych, takich jak wilgoć czy nadmierne nasłonecznienie. Odpowiednie umiejscowienie kontrolera jest kluczowe dla jego ergonomii użytkowania oraz ochrony przed uszkodzeniami.
2. Podłącz jeden koniec kabla zasilającego do wejścia DC IN na kontrolerze SiMPER TOUCH. Upewnij się, że używasz kabla kompatybilnego i zapewniasz zasilanie w wymaganym zakresie napięć 9-36 V, co jest istotne dla zapewnienia stabilności działania kontrolera.
3. Drugi koniec kabla zasilającego należy podłączyć do źródła zasilania w pojeździe. Warto zwrócić szczególną uwagę na to, aby napięcie zasilania było w wymaganym zakresie. Nieprawidłowe napięcie może prowadzić do uszkodzenia kontrolera.
4. Po prawidłowym podłączeniu kabla zasilającego, włącz zasilanie. Kontroler SiMPER TOUCH powinien uruchomić się automatycznie, co jest sygnałem, że podłączenie zostało wykonane poprawnie.
5. Na ekranie dotykowym kontrolera powinny pojawić się opcje i narzędzia zarządzania funkcjami pojazdu. To pozwala na natychmiastowe korzystanie z możliwości, jakie oferuje kontroler SiMPER TOUCH, w tym zarządzanie oświetleniem, temperaturą czy monitorowanie stanu akumulatora.

Podążając za tymi krokami, zapewnisz, że kontroler SiMPER TOUCH będzie prawidłowo podłączony i gotowy do użytku, co jest fundamentem dla skutecznego zarządzania funkcjami pojazdu oraz zapewnienia komfortu i bezpieczeństwa podczas podróży.

Podłączenie modułu SiMPER POWER IO jest kluczowym krokiem, który zapewnia jego prawidłowe działanie i niezawodność w systemie zarządzania funkcjami pojazdu. Oto szczegółowe instrukcje, jak bezpiecznie i skutecznie wykonać to zadanie:

1. Upewnij się, że masz dostęp do modułu SiMPER POWER IO oraz wszystkich potrzebnych przewodów i złącz. Przygotuj również narzędzia takie jak wkrętak, ściągacz izolacji, tulejki zaciskowe oraz zaciskarka do kabli.
2. Przed rozpoczęciem instalacji upewnij się, że urządzenie jest odłączone od źródła zasilania. To zapobiegnie ryzyku porażenia elektrycznego podczas montażu.
3. Znajdź na modułu SiMPER POWER IO złącze zasilania oznaczone jako +PWR oraz złącze masy GND.
4. Użyj przewodu zasilającego o zalecanym przekroju (1,0 mm² dla +PWR i 4,0 mm² dla POWER+), aby połączyć złącze PWR+ na SiMPER POWER IO do dodatniego zacisku zasilania. Napięcie zasilania powinno mieścić się w zakresie 9-36V.
5. Podłącz złącze GND na SiMPER POWER IO z odpowiednim punktem masy w pojeździe, aby zapewnić stabilność systemu.
6. Upewnij się, że wszystkie połączenia są mocno i poprawnie wykonane. Dodatkowo, zabezpiecz je przed wilgocią i wibracjami, co zapewni długotrwałe i bezawaryjne działanie.
7. Po zakończeniu montażu, włącz zasilanie i sprawdź, czy moduł SiMPER POWER IO oraz podłączone do niego obciążenia działają prawidłowo.

Podążając za tymi wskazówkami, zapewnisz, że moduł SiMPER POWER IO będzie prawidłowo zasilany i gotowy do pracy, co jest niezbędne dla efektywnego zarządzania i kontrolowania różnorodnych funkcji w Twoim pojeździe.

Podłączenie modułu SiMPER SHUNT 500A, dedykowanego do ciągłego monitorowania pojedynczego akumulatora, jest kluczowym elementem instalacji zapewniającym jego prawidłowe działanie i niezawodność. Oto przewodnik, jak wykonać to zadanie bezpiecznie i efektywnie:

1. Upewnij się, że masz dostęp do modułu SiMPER SHUNT 500A oraz niezbędnych przewodów i złącz. Wybór właściwych materiałów jest pierwszym krokiem do sukcesu.
2. Przygotuj odpowiednie narzędzia do pracy, w tym wkrętak, ściągacz izolacji i zaciskarkę do kabli. Praca z właściwymi narzędziami ułatwi instalację i zapewni jej bezpieczeństwo.
3. Przed rozpoczęciem prac upewnij się, że moduł SiMPER SHUNT 500A jest odłączony od źródła zasilania. Zapobiegnie to ryzyku porażenia elektrycznego.
4. Zlokalizuj na module SiMPER SHUNT 500A złącze BAT+ oraz GND. Znajomość dokładnej lokalizacji tych złączy jest kluczowa dla prawidłowego podłączenia.
5. Użyj przewodu zasilającego o przekroju 1,0 mm², aby podłączyć BAT+ na SiMPER SHUNT 500A do dodatniego zacisku zasilania. Pamiętaj, że zakres napięć powinien wynosić 9-36V.
6. Podłącz GND na SiMPER SHUNT 500A do ujemnego zacisku źródła zasilania lub do odpowiedniego punktu masy w pojeździe lub systemie. Przekrój przewodu powinien być dobrany do płynącego prądu przez moduł.
7. Upewnij się, że wszystkie połączenia są dobrze zabezpieczone i izolowane. Zapobiegnie to przypadkowym zwarciami i zapewni niezawodność działania systemu.
8. Po podłączeniu zasilania, dokładnie sprawdź wszystkie połączenia i przetestuj moduł SiMPER SHUNT 500A. Upewnij się, że działa on poprawnie i bez zarzutu.

Podążając za tymi wskazówkami, możesz bezpiecznie i efektywnie podłączyć moduł SiMPER SHUNT 500A do systemu zasilania, zapewniając sobie niezbędne informacje na temat stanu akumulatora i jego efektywnego monitorowania.

Podłączenie modułu SiMPER SHUNT 500A do koncentratora magistrali SiMPER BOX jest kluczowym etapem w konfiguracji systemu zarządzania funkcjami pojazdu. Aby zapewnić prawidłową komunikację i funkcjonowanie obu urządzeń, należy śledzić poniższe kroki:

1. Upewnij się, że masz dostęp do modułu SiMPER SHUNT 500A, koncentratora SiMPER BOX oraz wszystkich niezbędnych przewodów i narzędzi do instalacji.
2. Wyłącz zasilanie urządzeń, aby zapewnić bezpieczne środowisko pracy podczas instalacji. To ważny krok, który pomaga uniknąć ryzyka porażenia elektrycznego.
3. Zaopatrz się w wymagane narzędzia, takie jak wkrętak i zaciskarka kabli. Przygotowanie właściwych narzędzi ułatwi proces instalacji.
4. Na obu urządzeniach znajdź złącza CANH i CANL. Te złącza są niezbędne do stworzenia połączenia magistrali CAN, które umożliwia komunikację między urządzeniami.
5. Użyj kabla CAN do połączenia złącza CANH na SiMPER SHUNT 500A (CAN1H) z CANH na SiMPER BOX i analogicznie CANL z CAN1L. Upewnij się, że połączenia są zgodne z oznaczeniami na obu urządzeniach.
6. Sprawdź dokładnie, czy wszystkie połączenia są bezpieczne i prawidłowo wykonane. Solidne połączenie jest kluczowe dla zapewnienia niezawodności systemu.
7. Po zakończeniu podłączania i sprawdzeniu poprawności wykonania wszystkich połączeń, przywróć zasilanie i przetestuj działanie połączenia między modułem SiMPER SHUNT 500A a koncentratorem SiMPER BOX. Upewnij się, że komunikacja między urządzeniami przebiega prawidłowo.

Podążając za tymi wskazówkami, zapewnisz, że moduł SiMPER SHUNT 500A będzie prawidłowo podłączony do koncentratora SiMPER BOX, co jest niezbędne do efektywnego monitorowania i zarządzania systemem elektrycznym pojazdu.

Podłączenie modułu SiMPER POWER IO do koncentratora magistrali SiMPER BOX jest istotnym etapem konfiguracji zaawansowanego systemu zarządzania funkcjami pojazdu. Poniższe kroki zapewnią prawidłową instalację i funkcjonowanie systemu:

1. Przed rozpoczęciem, upewnij się, że masz dostęp do modułu SiMPER POWER IO i koncentratora SiMPER BOX.
2. Zawsze odłącz zasilanie przed rozpoczęciem instalacji, aby zapewnić bezpieczne środowisko pracy.
3. Przygotuj wszystkie niezbędne narzędzia, w tym wkrętak i zaciskarkę kabli. Upewnij się również, że masz odpowiednie przewody CAN do połączenia urządzeń.
4. Na modułu SiMPER POWER IO zlokalizuj złącza magistrali CAN, oznaczone jako CANH i CANL.
5. Użyj przewodów CAN, aby połączyć złącza CANH i CANL na SiMPER POWER IO odpowiednio z złączami CAN1H i CAN1L na SiMPER BOX. Jest to kluczowe dla zapewnienia komunikacji między urządzeniami.
6. Po podłączeniu upewnij się, że wszystkie połączenia są solidne i dobrze zabezpieczone. Dobre zabezpieczenie połączeń gwarantuje stabilność i niezawodność systemu.
7. Po zakończeniu podłączania i zabezpieczenia wszystkich połączeń, podłącz ponownie zasilanie i przetestuj działanie systemu, aby upewnić się, że moduł SiMPER POWER IO i koncentrator SiMPER BOX komunikują się poprawnie.

Śledząc te kroki, zapewniasz prawidłowe podłączenie modułu SiMPER POWER IO do koncentratora SiMPER BOX, co jest fundamentem dla skutecznego zarządzania funkcjami pojazdu, zwiększając tym samym jego funkcjonalność i komfort użytkowania.

Konfiguracja połączenia WiFi między SiMPER BOX a kontrolerem SiMPER TOUCH jest kluczowym elementem umożliwiającym bezprzewodową komunikację i zarządzanie funkcjami pojazdu. Oto kroki, które należy wykonać, aby skutecznie ustanowić to połączenie:

1. Upewnij się, że koncentrator magistrali SiMPER BOX jest włączony i działa poprawnie. To pierwszy krok, który zapewnia, że urządzenie jest gotowe do nawiązania połączenia.
2. Na kontrolerze SiMPER TOUCH przejdź do ustawień i wybierz opcję połączenia WiFi. Ta sekcja pozwoli Ci na wyszukanie dostępnych sieci WiFi.
3. Przeglądaj listę dostępnych sieci WiFi i znajdź nazwę sieci odpowiadającą Twojemu SiMPER BOX. Nazwa sieci (SSID) powinna być unikalna dla urządzenia, co ułatwi jej identyfikację.
4. Jeśli połączenie z siecią WiFi wymaga hasła, wprowadź je w odpowiednie pole. Hasło zapewnia bezpieczeństwo połączenia i chroni przed nieautoryzowanym dostępem.
5. Po wprowadzeniu hasła i zatwierdzeniu wyboru, kontroler SiMPER TOUCH powinien automatycznie połączyć się z SiMPER BOX za pośrednictwem sieci WiFi. To połączenie umożliwia bezprzewodowe zarządzanie funkcjami pojazdu i dostęp do informacji w czasie rzeczywistym.

Upewnienie się, że połączenie zostało skonfigurowane poprawnie, jest kluczowe dla zapewnienia płynnej i efektywnej komunikacji między urządzeniami, co znacząco wpływa na komfort i bezpieczeństwo użytkowania systemu zarządzania pojazdu.

Podłączenie czujników do koncentratora magistrali SiMPER BOX jest kluczowym procesem, który umożliwia efektywne monitorowanie różnych parametrów w pojeździe, takich jak poziom cieczy/gazu i temperatura. Poniżej znajdziesz szczegółowe wskazówki, jak poprawnie wykonać to zadanie:

A. Przygotowanie narzędzi i czujników:

1. Upewnij się, że masz dostęp do SiMPER BOX oraz odpowiednich czujników poziomu cieczy/gazu i temperatury.
2. Przed rozpoczęciem prac, odłącz SiMPER BOX od źródła zasilania.
3. Przygotuj niezbędne kable i narzędzia do podłączenia czujników, takie jak wkrętak i zaciskarka kabli.

B. Podłączenie czujników poziomu:

• dla czujnika poziomu 1 (np. wody czystej):
• Zlokalizuj złącza WS1G, WS1S i WS1V na SiMPER BOX.
• Podłącz zasilanie (-) czujnika (brązowy przewód) do WS1G.
• Podłącz sygnał czujnika (zielony przewód) do WS1S.
• Podłącz zasilanie (+) czujnika (biały przewód) do WS1V.

• dla czujnika poziomu 2 (np. wody szarej): postępuj analogicznie, używając złącz WS2G, WS2S i WS2V na SiMPER BOX.

C. Podłączenie czujników temperatury:

1. Zlokalizuj złącza TSG, TSD i TSV na SiMPER BOX.
2. Podłącz wspólne zasilanie (-) czujników temperatury (czarny przewód) do TSG.
3. Podłącz dane z czujników temperatury (żółty przewód) do TSD.
4. Podłącz wspólne zasilanie (+) czujników temperatury (czerwony przewód) do TSV.

D. Sprawdzenie i testowanie połączeń:

1. Po podłączeniu wszystkich czujników, dokładnie sprawdź, czy wszystkie kable są prawidłowo podłączone i zabezpieczone.
2. Włącz SiMPER BOX i SiMPER TOUCH, aby sprawdzić, czy czujniki są prawidłowo rozpoznawane i czy przekazują dane.

E. Rozwiązywanie problemów:

1. W przypadku problemów z odczytami czujników, dokładnie sprawdź wszystkie połączenia.
2. Jeśli problem nie zostanie rozwiązany, zapoznaj się ponownie z instrukcją obsługi lub skontaktuj się z serwisem.

F. Kalibracja ustawień czujników:

1. Skalibruj ustawienia czujników na SiMPER TOUCH, aby zapewnić ich optymalne działanie w aplikacji.
2. Podążając za tymi wskazówkami, zapewnisz, że czujniki zostaną prawidłowo podłączone do SiMPER BOX, co jest niezbędne dla efektywnego monitorowania i zarządzania funkcjami pojazdu.
