Häufig gestellte Fragen

Das SiMPER-System besteht aus Geräten, die die volle Funktionalität zur Verwaltung und Überwachung verschiedener Funktionen in Ihrem Fahrzeug bieten. Diese sind:

1. SiMPER TOUCH-Controller – ein Gerät mit einem intuitiven 5-, 7- oder 10-Zoll-Touchpanel, das eine einfache Bedienung und Verwaltung von Fahrzeugfunktionen ermöglicht. Dadurch können Sie Aspekte wie Beleuchtung und Heizung steuern.

2. SiMPER BOX-Bus-Konzentrator – ausgestattet mit Eingangs- und Ausgangskreisen, die eine individuelle Anpassung des Systems an die Bedürfnisse des Benutzers ermöglichen. Seine seitlich am Gehäuse angebrachten Schnittstellenanschlüsse erleichtern Montage und Service.

3. SiMPER POWER IO-Modul – ein fortschrittliches Gerät zur Verwaltung der elektronischen Funktionen des Wohnmobils, wie Beleuchtung, Heizung und Überwachung des Batteriestatus und des Wasserstands. Es erweitert die Funktionalität des SiMPER BOX-Bus-Konzentrators um weitere Steuerungs- und Überwachungsoptionen.

4. SiMPER SHUNT 500A-Modul – entwickelt, um eine einzelne Batterie kontinuierlich zu überwachen und wichtige Informationen über ihren Zustand bereitzustellen. Dies ist wichtig, um den optimalen Zustand der Batterie aufrechtzuerhalten und ihre lange Lebensdauer zu gewährleisten.

Die SiMPER-System-Geräte sind in einer Vielzahl von Konfigurationen erhältlich, so dass das System auf die individuellen Bedürfnisse und Vorlieben des Benutzers zugeschnitten werden kann. Die Basissystemkomponenten, d.h. SiMPER TOUCH und SiMPER BOX, bieten die grundlegende Funktionalität, während SiMPER POWER IO und SiMPER SHUNT 500A auch für diejenigen erhältlich sind, die zusätzliche Konfigurations- und Überwachungsmöglichkeiten suchen. Dieser flexible Ansatz ermöglicht es Ihnen, das Fahrzeugverwaltungssystem zu konfigurieren, das Ihren Anforderungen am besten entspricht.

Der SiMPER TOUCH-Controller ist ein innovatives Gerät zur umfassenden Steuerung von Fahrzeugfunktionen und bildet das Herzstück des intelligenten Verwaltungssystems für Wohnmobile, Caravans und andere Fahrzeuge. Dank fortschrittlicher Technologie und einem intuitiven Touchpanel in Kombination mit einer mobilen App bietet dieser Controller eine ganze Reihe von Funktionalitäten, die den täglichen Gebrauch des Fahrzeugs erleichtern.

Zu den Funktionen des SiMPER TOUCH-Controllers, die bei der Verwaltung der Fahrzeugfunktionen helfen, gehören:

1. Geräteüberwachung in Echtzeit,

2. Beleuchtungssteuerung

3. Überwachung der Innen- und Außentemperatur,

4. Ablesen der Daten von Flüssigkeits-/Gasfüllstandssensoren,

5. Überwachung des Batterieladezustands,

6. das System bietet zusätzliche Optionen, mit denen es erweitert und gleichzeitig individuell angepasst werden kann, um die Funktionalität und den Benutzerkomfort zu erhöhen.

Dank dieser Vorteile ist der SiMPER TOUCH-Controller der zentrale Punkt für die Verwaltung von Fahrzeugfunktionen und bietet so eine einfache Bedienung und Flexibilität bei der Anpassung des Systems an die persönlichen Vorlieben und Anforderungen des Benutzers.

Der SiMPER BOX-Konzentrator ist ein vielseitiges Gerät, das in fortschrittlichen elektronischen Systemen, insbesondere in Caravaning-Anwendungen, eine Schlüsselrolle spielt. Es fungiert als Kommunikations- und Kontrollzentrum, integriert Daten verschiedener Module und Sensoren und ist damit ein wesentlicher Bestandteil bei der Steuerung und Überwachung von Fahrzeugfunktionen.

Zu den Hauptfunktionen des SiMPER BOX-Konzentrators gehören:

1. sammelt und verarbeitet Daten von Peripheriemodulen und -sensoren und ermöglicht so die zentrale Verwaltung von Informationen aus verschiedenen Quellen;

2. ermöglicht das Ablesen der Temperatur von zwei digitalen Sensoren, wodurch Sie die internen und externen Bedingungen des Fahrzeugs überwachen können;

3. verwendet Spannungsausgangs- oder Widerstand-Schwimmersensoren, um den Flüssigkeitsstand im Tank zu überwachen, was für das Wasserressourcenmanagement von entscheidender Bedeutung ist;

4. verfügt über vier digitale Ausgänge mit einer Belastbarkeit von bis zu 200 mA pro Kanal, wodurch Sie verschiedene Geräte wie Pumpen oder Lüfter steuern können;

5. bietet vier digitale Ausgänge zur Lichtsteuerung mit der Möglichkeit, die Intensität anzupassen, wodurch die Beleuchtung an die Bedürfnisse des Benutzers angepasst werden kann;

6. ermöglicht die drahtlose Visualisierung von Daten von Peripheriegeräten, was die Systemüberwachung und -verwaltung erleichtert;

7. ermöglicht die Kommunikation zwischen SiMPER-Systemgeräten und sorgt so für einen reibungslosen Datenaustausch und die Integration von Funktionen im gesamten System.

Diese Funktionalitäten machen den SiMPER BOX-Konzentrator zu einer äußerst wichtigen Komponente von Wohnmobil-Verwaltungssystemen, die eine breite Palette von Konfigurations- und Überwachungsmöglichkeiten bietet, um Komfort und Sicherheit während der Fahrt zu gewährleisten.

Der SiMPER SHUNT 500A ist ein fortschrittliches Gerät zur kontinuierlichen Überwachung einer einzelnen Batterie, was für jeden, der auf eine zuverlässige Stromquelle für sein Fahrzeug oder System angewiesen ist, unerlässlich ist. Durch die präzise Messung und Analyse der wichtigsten Batterieparameter liefert der SiMPER SHUNT 500A dem Benutzer wertvolle Informationen für ein effizienteres Energiemanagement, mehr Sicherheit und eine längere Lebensdauer der Batterie.

Die Vorteile der Verwendung des SiMPER SHUNT 500A:

1. ermöglicht eine Bewertung des Stromversorgungsstatus, was für die Überwachung des Batteriezustands und die Gewährleistung des optimalen Betriebs entscheidend ist;

2. durch die Aufzeichnung des gemessenen Stroms kann der Benutzer verfolgen, wie viel Strom die Batterie verbraucht, was hilft, den Stromverbrauch zu steuern und mögliche Probleme zu erkennen;

3. die Überwachung der Temperatur im Inneren des Geräts ist für die Sicherheit und Leistung der Batterie von entscheidender Bedeutung, da sie eine Überhitzung und mögliche Schäden verhindert;

4. durch die Messung der Außentemperatur können die Umgebungsbedingungen, die auf die Batterie einwirken, beobachtet werden, was für die Aufrechterhaltung optimaler Betriebsbedingungen wichtig ist;

5. ermöglicht es dem Benutzer, den Betrieb der Batterie besser zu planen, da er weiß, wie lange sie unter den gegebenen Bedingungen Energie liefern kann;

6. liefert Informationen über den Ladezustand, so dass der Benutzer die Lebensdauer und Effizienz der Batterie maximieren kann, indem er sicherstellt, dass sie angemessen geladen und verwendet wird.

Darüber hinaus ist das Gerät mit einem DIP-Schalter zur Konfiguration der Geräteadresse im Netzwerk ausgestattet, der eine einfache Identifizierung durch das Steuerungssystem ermöglicht. Dank dieser Funktionen ist SiMPER SHUNT 500A ein unersetzlicher Bestandteil des Energiemanagementsystems.

Das SiMPER POWER IO-Modul ist eine elektronische Schlüsselkomponente zur präzisen Steuerung und dynamischen Regelung verschiedener elektrischer Funktionen im Wohnmobil. Seine umfassenden Funktionen machen es zu einem unverzichtbaren Werkzeug für alle, die Wert auf eine effiziente Verwaltung der Fahrzeugsysteme legen, um Komfort und Sicherheit während der Fahrt zu gewährleisten. Hauptfunktionen und Vorteile der Verwendung des SiMPER POWER IO-Moduls:

1. mit dem Modul kann der Benutzer Geräte mit hohem Energieverbrauch regeln und mit Strom versorgen, wie z. B. Beleuchtung, Heizungsanlagen, Klimaanlagen und sogar Küchengeräte. Dadurch können Benutzer die Bedingungen im Inneren des Wohnmobils sowohl hinsichtlich der Temperatur als auch der Beleuchtung an ihre eigenen Bedürfnisse und Vorlieben anpassen;

2. SiMPER POWER IO überwacht ständig die Betriebsparameter der Batterie, einschließlich ihres Ladestatus, was für die Sicherstellung der Kontinuität der Stromversorgung und die Verlängerung der Batterielebensdauer von entscheidender Bedeutung ist;

3. dank der Möglichkeit, einen Wassersensor (resistiv oder kapazitiv) anzuschließen, ermöglicht dieses Modul die Überwachung des Frisch- und Grauwasserstands, was eine effektive Verwaltung der Wasserressourcen im Wohnmobil ermöglicht;

4. das Modul ermöglicht den Empfang von Daten von externen digitalen Geräten oder Sensoren und die Netzwerkkommunikation mit anderen Geräten oder Modulen im Wohnmobil, was für die Integration und reibungslose Zusammenarbeit zwischen Systemkomponenten sorgt;

5. bietet die Möglichkeit, die Leistungsabgabe zu regulieren und die externe Stromversorgung zu steuern, was eine Optimierung des Energieverbrauchs und ein höheres Maß an Sicherheit ermöglicht;

6. dank des DIP-Schalters lässt sich dieses Modul einfach konfigurieren und in das System integrieren und sorgt so für eine eindeutige Identifizierung des Geräts im Netzwerk.

Mit diesen erweiterten Funktionen ist das SiMPER POWER IO-Modul eine unentbehrliche Erweiterung des SiMPER BOX-Bus-Konzentrators und bietet zusätzliche Steuerungs- und Überwachungsfunktionen, was es zu einem Schlüsselelement für alle macht, die ein fortschrittliches und effektives Verwaltungssystem in ihrem Wohnmobil suchen.

Vor der ersten Inbetriebnahme des SiMPER-Systems ist es wichtig, einige wichtige Schritte zu unternehmen, um sicherzustellen, dass das System korrekt installiert ist und richtig funktioniert. Im Folgenden finden Sie die empfohlenen Schritte zur Vorbereitung der Systemeinführung:

1. Vergewissern Sie sich, dass das Paket alle Komponenten enthält, die in der Inhaltstabelle für jedes Gerät aufgeführt sind. Fehlende Komponenten können dazu führen, dass das System nicht richtig zusammengebaut wird oder nicht richtig funktioniert.

2. Besorgen Sie sich das notwendige Werkzeug, um das System zusammenzubauen und Kabel und Sensoren anzuschließen. Zu den empfohlenen Werkzeugen gehören:

• ein Set von Schraubendreher (ph2 Kreuzschlitzschraubendreher und 3 mm Schlitzschraubendreher),
• eine Zange zum Schneiden und Handhaben der Kabel,

• Digitalmultimeter,
• Isolierband und Kabelbinder,
• Klemmhülsen und Ringkabelschuhe,
• Kabelabisolierer,
• Kabelcrimpzange.

ACHTUNG! Die Geräte sollten in temperatur- und feuchtigkeitskontrollierten Bereichen installiert werden, geschützt vor direkter Sonneneinstrahlung, Regen und extremen Wetterbedingungen. Falls erforderlich, verwenden Sie zusätzliche Schutzvorrichtungen, wie z. B. Schutzgehäuse, insbesondere in Bereichen, die Staub oder Feuchtigkeit ausgesetzt sind.

3. Stellen Sie sicher, dass Sie Zugang zu den erforderlichen Ports und Anschlüssen haben, um die Geräte anzuschließen. Angemessene Anschlussmöglichkeiten sind für die Kommunikation zwischen den Systemkomponenten von entscheidender Bedeutung.

4. Der Installationsort sollte gut beleuchtet sein, um die Montage und Konfiguration der Geräte zu erleichtern.

5. Der SiMPER TOUCH-Controller muss mit einem WLAN-Netzwerk verbunden sein, um die Kommunikation mit dem SiMPER BOX-Bus-Konzentrator zu ermöglichen. Überprüfen Sie die Verfügbarkeit und Signalstärke des WLAN-Netzwerks am Installationsort des Controllers.

Bevor Sie mit der Direktmontage fortfahren, ist es ratsam, sich mit den im Benutzerhandbuch enthaltenen Anweisungen zum Anschließen, Starten und Überprüfen des SiMPER-Systems vertraut zu machen. Das sorgfältige Befolgen dieser Anweisungen hilft Ihnen, Fehler zu vermeiden und die reibungslose Funktion des Systems sicherzustellen.

Um eine effiziente und effektive Verwaltung der Funktionen des Wohnmobils zu gewährleisten, erfordert der Anschluss und die Konfiguration des SiMPER-Systems eine sorgfältige Handhabung. Hier sind die allgemeinen Konfigurationsinformationen:

1. Nachdem Sie das erste Netzteil an das SiMPER TOUCH-Gerät angeschlossen haben, konfigurieren Sie die drahtlose Verbindung zur SiMPER BOX. Dies ist wichtig, um die Kommunikation zwischen diesen Geräten sicherzustellen und eine einfache Überwachung von überall im Wohnmobil aus zu ermöglichen.

2. SiMPER BOX kommuniziert mit dem SiMPER SHUNT 500A-Modul zur kontinuierlichen Überwachung einer einzelnen Batterie über die CAN1-Bus. Dadurch erhalten Sie wichtige Informationen über den Zustand der Batterie.

3. Die Batterien sollten über +12-V-BAT-Anschlüsse (+) und einen gemeinsamen Erdungsanschluss (-) direkt an das SiMPER SHUNT 500A-Modul angeschlossen werden. Dadurch kann das Modul den Zustand und die Leistung der Batterien genau verfolgen.

4. SiMPER BOX dient als zentraler Kontrollpunkt und koordiniert den Betrieb von Peripheriegeräten, wie z. B. der Beleuchtung. Die Steuerung der Beleuchtung ist jetzt auch über das zusätzliche SiMPER POWER IO-Modul möglich, das eine Leistungssteuerung von bis zu 9 A pro Kanal ermöglicht.

5. SiMPER BOX integriert die Signale von Temperatursensoren, die die internen und externen Bedingungen des Fahrzeugs überwachen. Die Überwachung der Flüssigkeits-/Gasfüllstände in den Tanks erfolgt durch Flüssigkeits-/Gasfüllstandssensoren, die jetzt an das SiMPER POWER IO-Modul angeschlossen sind (mit WS1 und WS2 gekennzeichnet), wodurch eine genaue Verfolgung der Anlagen gewährleistet wird.

6. Schauen Sie sich das Anschlussdiagramm aller SiMPER-Systemgeräte sorgfältig an, das den integrierten Betrieb von SiMPER TOUCH, SiMPER BOX, SiMPER SHUNT 500A und SiMPER POWER IO zeigt. Dieses Diagramm veranschaulicht, wie die Komponenten zusammenarbeiten, um eine umfassende Verwaltung der Funktionen des Wohnmobils zu ermöglichen.

Die Beachtung dieser Schritte stellt nicht nur sicher, dass das System korrekt installiert und konfiguriert ist, sondern erhöht auch die Funktionalität und den Komfort des Wohnmobils. Durch effektive Kommunikation und Koordination zwischen den Geräten bietet das SiMPER-System eine umfassende Verwaltung aller wichtigen Fahrzeugfunktionen.

Der Anschluss von Flüssigkeits- oder Gasfüllstandssensoren an die SiMPER BOX erfordert eine sorgfältige Handhabung, um eine genaue Überwachung der Werte im Wohnmobil zu gewährleisten. Der Anschlussvorgang variiert je nach Sensortyp – je nachdem, ob es sich um einen Spannungsausgangs- oder Widerstandssensor handelt. Hier sind detaillierte Anweisungen:

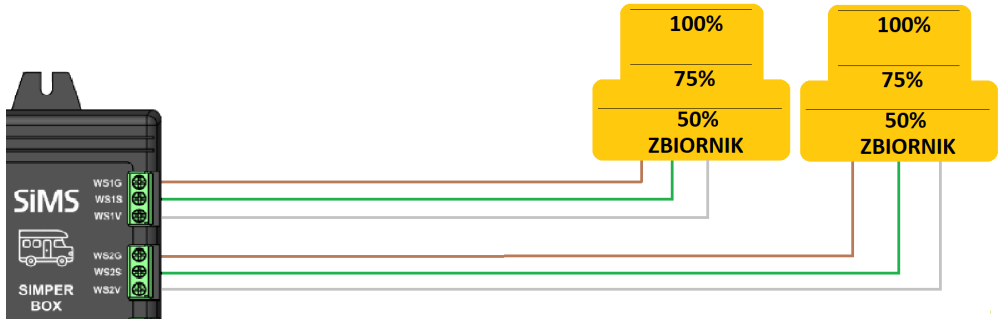

Bei Spannungsausgangssensoren:

1. Klemme WS1G (Ebene 1 Sensorversorgung (-)) – schließen Sie das braune Kabel an, das als negative Versorgung des Sensors dient.

2. Klemme WS1S (Ebene 1 Sensorsignal) – schließen Sie das grüne Kabel an, das als Signalkabel dient und Informationen über den Flüssigkeits-/Gasfüllstand im Tank an das Modul überträgt.

3. Klemme WS1V (Ebene 1 Sensorversorgung (+)) – schließen Sie das weiße Kabel an, das als positive Versorgung des Sensors dient.

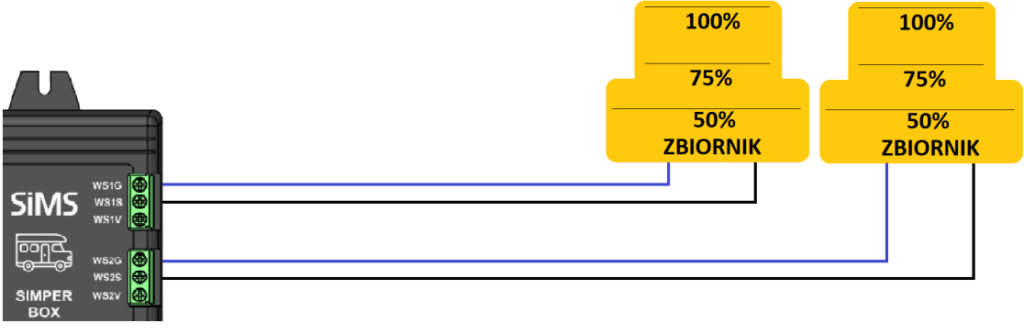

Für Widerstandssensoren:

1. Klemme WS1G (Ebene 1 Sensorversorgung (-)) – schließen Sie das blaue Kabel an, das als negative Versorgung des Sensors dient.

2. Klemme WS1S (Ebene 1 Sensorsignal) – schließen Sie das schwarze Kabel an, das als Signalkabel dient und Informationen über den Flüssigkeits-/Gasfüllstand im Tank überträgt.

Die Vorgehensweise zum Anschließen des zweiten Tanks ist ähnlich wie oben beschrieben.

Nach ordnungsgemäßem Anschluss des Sensors an den Tank und die SiMPER BOX kann das System den Flüssigkeits-/Gasfüllstand ablesen. Widerstandssensoren ändern ihren Widerstand abhängig vom Flüssigkeits-/Gasfüllstand, den SiMPER BOX liest und in Informationen umwandelt, die dem Benutzer über die Anwendung zur Verfügung stehen.

Beim Anschluss von Sensoren ist es wichtig, dass die Kabel entsprechend ihrem Zweck und ihrer Kennzeichnung an die entsprechenden Klemmen angeschlossen werden. Das Befolgen dieser Anweisungen stellt den korrekten Betrieb des Flüssigkeits-/Gasfüllstandüberwachungssystems sicher und liefert genaue Informationen über den Status der Ressourcen im Wohnmobil.

Der Anschluss der Stromversorgung an den SiMPER BOX-Bus-Konzentrator ist ein wichtiger Installationsschritt, um seinen ordnungsgemäßen Betrieb und seine Zuverlässigkeit sicherzustellen. Um sicherzustellen, dass dieser Vorgang ordnungsgemäß funktioniert, befolgen Sie bitte die folgenden Schritte:

1. Stellen Sie sicher, dass Sie Zugriff auf die SiMPER BOX und alle erforderlichen Kabel und Anschlüsse haben.

2. Stellen Sie vor Beginn der Montage sicher, dass die SiMPER BOX von der Stromquelle getrennt ist, um einen versehentlichen Stromschlag oder eine Beschädigung des Geräts zu verhindern.

3. Legen Sie das für die Montage benötigte Werkzeug bereit, einschließlich Schraubendreher, Abisolierer und Kabelcrimpzange.

4. Suchen Sie den mit PWR gekennzeichneten Stromanschluss an der SiMPER BOX.

5. Verwenden Sie das empfohlene 2,5-mm²-Stromkabel, um die SiMPER BOX mit der Stromquelle zu verbinden. Das Gerät unterstützt einen Spannungsbereich von 9-36 V.

6. Stellen Sie sicher, dass die Verbindung fest und sicher ist. Prüfen Sie sorgfältig, dass die Kabel nicht lose sind oder versehentlich getrennt werden können.

7. Suchen Sie den Erdungsanschluss (GND) an der SiMPER BOX und verbinden Sie das Erdungskabel damit und das andere Ende dieses Kabels mit einem geeigneten Erdungspunkt am Fahrzeug.

8. Prüfen Sie sorgfältig, ob alle Kabel korrekt angeschlossen und gesichert sind. Korrekte Anschlüsse gewährleisten einen stabilen Betrieb des Systems.

9. Sobald alle Kabel angeschlossen und überprüft sind, schalten Sie die SiMPER BOX ein und überprüfen Sie, ob das Gerät korrekt mit Strom versorgt wird.

10. Prüfen Sie, ob alle Anschlüsse korrekt funktionieren und ob die SiMPER BOX mit dem Rest des Systems kommuniziert.

Die Befolgung dieser Schritte gewährleistet eine reibungslose Montage und einen zuverlässigen Betrieb der SiMPER BOX, was für eine effektive Verwaltung der Funktionen im Wohnmobil unerlässlich ist.

Der Anschluss des SiMPER TOUCH-Controllers, einer Schlüsselkomponente des Funktionsverwaltungssystems des Fahrzeugs, erfordert ein paar einfache Schritte. Wenn Sie diese Schritte befolgen, stellen Sie nicht nur sicher, dass der Controller korrekt funktioniert, sondern auch, dass er sicher und zuverlässig ist. Die Vorgehensweise ist wie folgt:

1. Suchen Sie im Fahrzeug einen Platz, der vom Fahrer- oder Beifahrersitz aus leicht zugänglich ist und vor den negativen Auswirkungen äußerer Faktoren wie Feuchtigkeit oder übermäßiger Sonneneinstrahlung geschützt ist. Der richtige Standort des Controllers ist entscheidend für seine ergonomische Nutzung und den Schutz vor Beschädigungen.

2. Verbinden Sie ein Ende des Stromkabels mit dem DC IN-Eingang des SiMPER TOUCH-Controllers. Stellen Sie sicher, dass Sie ein kompatibles Kabel verwenden und Strom im erforderlichen Spannungsbereich von 9–36 V bereitstellen, was wichtig ist, um die Stabilität des Controllers zu gewährleisten.

3. Verbinden Sie das andere Ende des Stromkabels mit der Stromquelle des Fahrzeugs. Es ist besonders darauf zu achten, dass die Versorgungsspannung im erforderlichen Bereich liegt. Eine falsche Spannung kann den Controller beschädigen.

4. Sobald das Stromkabel richtig angeschlossen ist, schalten Sie den Strom ein. Der SiMPER TOUCH-Controller sollte automatisch starten, was ein Signal dafür ist, dass die Verbindung korrekt hergestellt wurde.

5. Auf dem Touchscreen des Controllers sollten Optionen und Tools zur Verwaltung von Fahrzeugfunktionen angezeigt werden. Dadurch können Sie die Optionen des SiMPER TOUCH-Controllers, einschließlich Beleuchtung, Temperaturverwaltung und Batteriestatusüberwachung, sofort nutzen.

Durch Befolgen dieser Schritte stellen Sie sicher, dass der SiMPER TOUCH-Controller ordnungsgemäß angeschlossen und betriebsbereit ist. Dies ist die Grundlage für die effektive Verwaltung der Fahrzeugfunktionen und die Gewährleistung von Komfort und Sicherheit während der Fahrt.

Der Anschluss des SiMPER POWER IO-Moduls ist ein wichtiger Schritt, um den korrekten Betrieb und die Zuverlässigkeit des Moduls im Fahrzeugverwaltungssystem sicherzustellen. Nachfolgend finden Sie detaillierte Anweisungen, wie Sie diese Aufgabe sicher und effektiv ausführen können:

1. Vergewissern Sie sich, dass Sie Zugriff auf das SiMPER POWER IO-Modul und alle erforderlichen Kabel und Anschlüsse haben. Legen Sie außerdem Werkzeuge wie Schraubendreher, Abisolierer, Klemmhülsen und eine Kabelcrimpzange bereit.

2. Vergewissern Sie sich, dass das Gerät von der Stromquelle getrennt ist, bevor Sie mit der Montage beginnen. Dadurch wird das Risiko eines Stromschlags während der Montage vermieden.

3. Suchen Sie den mit +PWR gekennzeichneten Stromanschluss und den GND-Erdungsanschluss auf dem SiMPER POWER IO-Modul.

4. Verwenden Sie ein Stromkabel mit dem empfohlenen Querschnitt (1,0 mm² für +PWR und 4,0 mm² für POWER+), um den PWR+-Anschluss am SiMPER POWER IO mit dem Pluspol der Stromversorgung zu verbinden. Die Versorgungsspannung sollte im Bereich von 9-36 V liegen.

5. Verbinden Sie den GND-Erdungsanschluss am SiMPER POWER IO mit dem entsprechenden Erdungspunkt am Fahrzeug, um die Systemstabilität zu gewährleisten.

6. Achten Sie darauf, dass alle Anschlüsse fest und korrekt ausgeführt sind. Schützen Sie sie außerdem vor Feuchtigkeit und Vibrationen, um einen dauerhaften und störungsfreien Betrieb zu gewährleisten.

7. Schalten Sie nach Abschluss der Montage die Stromversorgung ein und überprüfen Sie die korrekte Funktion des SiMPER POWER IO-Moduls und der daran angeschlossenen Lasten.

Wenn Sie diese Anweisungen befolgen, stellen Sie sicher, dass das SiMPER POWER IO-Modul korrekt mit Strom versorgt wird und betriebsbereit ist, was für eine effektive Verwaltung und Steuerung der verschiedenen Funktionen Ihres Fahrzeugs unerlässlich ist.

Der Anschluss des SiMPER SHUNT 500A-Moduls, das der kontinuierlichen Überwachung einer einzelnen Batterie dient, ist ein Schlüsselelement der Montage und gewährleistet deren ordnungsgemäßen Betrieb und Zuverlässigkeit. So erledigen Sie diese Aufgabe sicher und effektiv:

1. Vergewissern Sie sich, dass Sie Zugriff auf das SiMPER SHUNT 500A-Modul und alle erforderlichen Kabel und Anschlüsse haben. Die Wahl der richtigen Werkzeuge ist der erste Schritt zum Erfolg.

2. Legen Sie das für die Arbeit benötigte Werkzeug bereit, einschließlich Schraubendreher, Abisolierer und Kabelcrimpzange. Durch die Verwendung der richtigen Werkzeuge wird die Montage einfacher und sicherer.

3. Stellen Sie vor Beginn der Arbeiten sicher, dass das SiMPER SHUNT 500A-Modul von der Stromquelle getrennt ist. Dadurch wird die Gefahr eines Stromschlags vermieden.

4. Suchen Sie die BAT+- und GND-Anschlüsse am SiMPER SHUNT 500A-Modul. Für einen ordnungsgemäßen Anschluss ist es wichtig, die genaue Position dieser Anschlüsse zu kennen.

5. Verwenden Sie ein 1,0 mm² Stromkabel, um den BAT+ am SiMPER SHUNT 500A mit dem positiven Stromanschluss zu verbinden. Beachten Sie, dass der Spannungsbereich 9-36 V betragen sollte.

6. Verbinden Sie GND am SiMPER SHUNT 500A mit dem Minuspol der Stromquelle oder mit einem geeigneten Erdungspunkt am Fahrzeug oder System. Der Querschnitt des Kabels sollte auf den durch das Modul fließenden Strom abgestimmt sein.

7. Stellen Sie sicher, dass alle Verbindungen gut gesichert und isoliert sind. Dies verhindert unbeabsichtigte Kurzschlüsse und gewährleistet einen zuverlässigen Betrieb des Systems.

8. Überprüfen Sie nach dem Anschließen der Stromversorgung sorgfältig alle Verbindungen und testen Sie das SiMPER SHUNT 500A-Modul. Stellen Sie sicher, dass es ordnungsgemäß und einwandfrei funktioniert.

Wenn Sie diese Tipps befolgen, können Sie das SiMPER SHUNT 500A-Modul sicher und effizient an Ihr Stromversorgungssystem anschließen und erhalten so die notwendigen Informationen über den Zustand der Batterie und deren effektive Überwachung.

Der Anschluss des SiMPER SHUNT 500A-Moduls an den SiMPER BOX-Bus-Konzentrator ist ein wichtiger Schritt bei der Konfiguration des Fahrzeugfunktionsverwaltungssystems. Führen Sie die folgenden Schritte aus, um sicherzustellen, dass beide Geräte miteinander kommunizieren und korrekt funktionieren:

1. Vergewissern Sie sich, dass Sie Zugriff auf das SiMPER SHUNT 500A-Modul, den SiMPER BOX-Konzentrator und auf alle notwendigen Kabel und Werkzeuge für die Montage haben.

2. Schalten Sie die Stromzufuhr zu den Geräten ab, um eine sichere Arbeitsumgebung während der Montage zu gewährleisten. Dies ist ein wichtiger Schritt, um das Risiko eines Stromschlags zu vermeiden.

3. Legen Sie sich das benötigte Werkzeug, wie z. B. einen Schraubendreher und eine Kabelcrimpzange, bereit. Wenn Sie die richtigen Werkzeuge zur Hand haben, wird der Montageprozess einfacher.

4. Suchen Sie die CANH- und CANL-Anschlüsse an beiden Geräten. Diese Anschlüsse sind erforderlich, um eine CAN-Bus-Verbindung herzustellen, die die Kommunikation zwischen den Geräten ermöglicht.

5. Verwenden Sie das CAN-Kabel, um den CANH-Anschluss am SiMPER SHUNT 500A (CAN1H) mit dem CANH-Anschluss an der SiMPER BOX zu verbinden und ebenso CANL mit CAN1L. Stellen Sie sicher, dass die Anschlüsse mit den Markierungen an beiden Geräten übereinstimmen.

6. Prüfen Sie sorgfältig, ob alle Anschlüsse sicher und korrekt ausgeführt sind. Eine korrekte Verbindung ist entscheidend für die Zuverlässigkeit des Systems.

7. Nach Abschluss des Anschlusses und der Überprüfung, ob alle Verbindungen korrekt hergestellt wurden, schalten Sie die Stromversorgung wieder ein und testen Sie die Funktion der Verbindung zwischen dem SiMPER SHUNT 500A-Modul und dem SiMPER BOX-Konzentrator. Stellen Sie sicher, dass die Kommunikation zwischen den Geräten korrekt funktioniert.

Wenn Sie diese Schritte befolgen, stellen Sie sicher, dass das SiMPER SHUNT 500A-Modul korrekt mit dem SiMPER BOX-Konzentrator verbunden ist, was für eine effektive Überwachung und Verwaltung des elektrischen Systems Ihres Fahrzeugs unerlässlich ist.

Der Anschluss des SiMPER POWER IO-Moduls an den SiMPER BOX-Bus-Konzentrator ist ein wesentlicher Schritt beim Aufbau eines fortschrittlichen Fahrzeugfunktionsverwaltungssystems. Die folgenden Schritte stellen sicher, dass das System korrekt installiert ist und funktioniert:

1. Vergewissern Sie sich vor dem Start, dass Sie Zugriff auf das SiMPER POWER IO-Modul und den SiMPER BOX-Konzentrator haben.

2. Schalten Sie vor der Montage immer den Strom ab, um eine sichere Arbeitsumgebung zu gewährleisten.

3. Legen Sie alle erforderlichen Werkzeuge bereit, einschließlich Schraubendreher und Kabelcrimpzange. Stellen Sie außerdem sicher, dass Sie über die richtigen CAN-Kabel für den Anschluss der Geräte verfügen.

4. Suchen Sie auf dem SiMPER POWER IO-Modul die CAN-Bus-Anschlüsse mit den Bezeichnungen CANH und CANL.

5. Verwenden Sie die CAN-Kabel, um die CANH- und CANL-Anschlüsse am SiMPER POWER IO mit den CAN1H- bzw. CAN1L-Anschlüssen an der SiMPER BOX zu verbinden. Dies ist wichtig, um die Kommunikation zwischen den Geräten sicherzustellen.

6. Stellen Sie danach sicher, dass alle Verbindungen fest und gut gesichert sind. Ein guter Verbindungsschutz garantiert Stabilität und Zuverlässigkeit des Systems.

7. Sobald Sie alle Verbindungen angeschlossen und gesichert haben, schließen Sie die Stromversorgung wieder an und testen Sie das System, um sicherzustellen, dass das SiMPER POWER IO-Modul und der SiMPER BOX-Konzentrator ordnungsgemäß kommunizieren.

Durch die Befolgung dieser Schritte stellen Sie die korrekte Verbindung des SiMPER POWER IO-Moduls mit dem SiMPER BOX-Konzentrator sicher, was die Grundlage für eine effektive Verwaltung der Fahrzeugfunktionen bildet und so dessen Funktionalität und Bedienkomfort erhöht.

Die Konfiguration der WLAN-Verbindung zwischen SiMPER BOX und dem SiMPER TOUCH-Controller ist ein Schlüsselelement für die drahtlose Kommunikation und Verwaltung von Fahrzeugfunktionen. Hier sind die Schritte, die Sie befolgen sollen, um diese Verbindung erfolgreich herzustellen:

1. Stellen Sie sicher, dass der SiMPER BOX-Bus-Konzentrator eingeschaltet ist und ordnungsgemäß funktioniert. Dies ist der erste Schritt, der sicherstellt, dass Ihr Gerät verbindungsbereit ist.

2. Gehen Sie auf dem SiMPER TOUCH-Controller zu den Einstellungen und wählen Sie die Option der WLAN-Verbindung. In diesem Abschnitt können Sie nach verfügbaren WLAN-Netzwerken suchen.

3. Überprüfen Sie die Liste der verfügbaren WLAN-Netzwerke und suchen Sie den Netzwerknamen, der Ihrer SiMPER BOX entspricht. Der Netzwerkname (SSID) sollte für das Gerät eindeutig sein, damit es leicht zu identifizieren ist.

4. Wenn für die Verbindung mit dem WLAN-Netzwerk ein Passwort erforderlich ist, geben Sie es in das entsprechende Feld ein. Das Passwort gewährleistet die Sicherheit der Verbindung und schützt vor unbefugtem Zugriff.

5. Nach Eingabe des Passworts und Bestätigung der Auswahl sollte sich der SiMPER TOUCH-Controller automatisch über das WLAN-Netzwerk mit der SiMPER BOX verbinden. Diese Verbindung ermöglicht die drahtlose Verwaltung der Fahrzeugfunktionen und den Zugriff auf Echtzeitinformationen.

Die korrekte Konfiguration der Verbindung ist der Schlüssel zur Gewährleistung einer reibungslosen und effizienten Kommunikation zwischen den Geräten, die den Komfort und die Sicherheit bei der Nutzung des Fahrzeugverwaltungssystems erheblich beeinflusst.

Der Anschluss von Sensoren an den SiMPER BOX-Bus-Konzentrator ist ein wichtiger Prozess zur effektiven Überwachung verschiedener Parameter im Fahrzeug, wie z. B. Flüssigkeits-/Gasfüllstände und Temperatur. Nachfolgend finden Sie eine detaillierte Anleitung zur korrekten Durchführung dieser Aufgabe:

A. Vorbereitung der Werkzeuge und Sensoren:

1. Vergewissern Sie sich, dass Sie Zugriff auf die SiMPER BOX und den entsprechenden Flüssigkeits-/Gasfüllstands- und Temperatursensoren haben.

2. Trennen Sie die SiMPER BOX vor Beginn der Arbeiten von der Stromversorgung.

3. Legen Sie die notwendigen Kabel und Werkzeuge für den Anschluss der Sensoren bereit, z. B. Schraubendreher und Kabelcrimpzange.

B. Anschluss von Füllstandsensoren:

• für Stufe 1 Sensor (z. B. Frischwasser):

1. Suchen Sie die WS1G-, WS1S- und WS1V-Anschlüsse an der SiMPER BOX.

2. Schließen Sie die Sensorstromversorgung (-) (das braune Kabel) an WS1G an.

3. Schließen Sie das Sensorsignal (das grüne Kabel) an WS1S an.

4. Schließen Sie die Sensorstromversorgung (+) (das weiße Kabel) an WS1V an.

• Für Stufe 2 Sensor (z. B. Grauwasser): Machen Sie dasselbe und verwenden Sie die WS2G-, WS2S- und WS2V-Anschlüsse an der SiMPER BOX.

C. Anschluss von Temperatursensoren:

1. Suchen Sie die TSG, TSD und TSV Anschlüsse an der SiMPER BOX.

2. Schließen Sie die gemeinsame Stromversorgung (-) der Temperatursensoren (das schwarze Kabel) an TSG an.

3. Schließen Sie die Daten der Temperatursensoren (das gelbe Kabel) an TSD an.

4. Schließen Sie die gemeinsame Stromversorgung (+) der Temperatursensoren (das rote Kabel) an TSV an.

D. Prüfen und Testen von Anschlüssen:

1. Sobald alle Sensoren angeschlossen sind, überprüfen Sie sorgfältig, ob alle Kabel richtig angeschlossen und gesichert sind.

2. Schalten Sie SiMPER BOX und SiMPER TOUCH ein, um zu prüfen, ob die Sensoren korrekt erkannt werden und Daten übertragen.

E. Fehlerbehebung:

1. Wenn Sie Probleme mit den Sensorwerten haben, überprüfen Sie sorgfältig alle Verbindungen.

2. Wenn das Problem weiterhin besteht, lesen Sie bitte die Bedienungsanleitung erneut oder wenden Sie sich an den Kundendienst.

F. Kalibrierung der Sensoreinstellungen:

1. Kalibrieren Sie die Sensoreinstellungen am SiMPER TOUCH, um eine optimale Leistung in Ihrer Anwendung sicherzustellen.

2. Wenn Sie diese Schritte befolgen, stellen Sie sicher, dass die Sensoren korrekt an die SiMPER BOX angeschlossen sind, was für eine effektive Überwachung und Verwaltung der Fahrzeugfunktionen unerlässlich ist.
